Qu'est-ce qu'une pince de contrainte ?

Un guide complet pour les applications de lignes électriques et de fibres optiques

Les réseaux aériens modernes de transport et de distribution d'électricité s'appuient sur des milliers de composants fonctionnant ensemble pour garantir la sécurité et la fiabilité à long terme. Parmi ces aménagements incontournables, lepince de contraintejoue l’un des rôles les plus importants.

Qu'elle soit utilisée sur des conducteurs électriques, des câbles isolés ou des câbles à fibres optiques tels que ADSS et OPGW, une pince de serrage de haute qualité-empêche le mouvement du câble, maintient la tension mécanique et protège l'ensemble de la ligne contre les pannes.

Dans ce guide, nous expliquerons ce qu'est une pince de contrainte, comment elle fonctionne, ses différents types, applications, matériaux et comment sélectionner le bon modèle pour votre projet.

Qu'est-ce qu'une pince de contrainte ?

A pince de contrainte, également connu sous le nom depince d'ancrageoupince sans issue-, est un raccord mécanique conçu pour fixer fermement un conducteur ou un câble à l'extrémité d'une ligne ou aux points où la direction change de manière significative.

Sa fonction première est de résister à la tension mécanique générée par le câble tout en transférant la charge en toute sécurité vers le poteau de support ou la tour de transmission.

Contrairement aux pinces de suspension, qui supportent principalement le poids du câble, les pinces de contrainte sont spécialement conçues pour résister aux forces de traction.

Pourquoi une pince de serrage est-elle importante ?

Sans une pince de serrage correctement sélectionnée, les lignes aériennes peuvent subir :

Glissement du câble

Contrainte excessive du conducteur

Affaissement

Brins cassés

Fatigue matérielle

Coupures de courant

Augmentation des coûts de maintenance

Une pince de contrainte fiable garantit :

Tension de câble stable

Longue durée de vie

Sécurité du réseau améliorée

Entretien réduit

Meilleure résistance au vent et aux vibrations

Comment fonctionne une pince de serrage ?

Le principe de fonctionnement est relativement simple.

La pince saisit le conducteur ou le câble à l'aide de l'un des nombreux mécanismes suivants :

Verrouillage par cale

Compression boulonnée

Tiges de blindage préformées

Manchons de compression

Une fois installée, la pince transfère la force de traction du conducteur directement au matériel de support plutôt que de permettre au conducteur lui-même de supporter une contrainte excessive.

Cela améliore considérablement la stabilité mécanique de l’ensemble de la ligne de transmission.

Principaux types de pinces de contrainte

• Boulon-Type de serrage

Les pinces de contrainte de type boulon-utilisent des boulons à haute résistance-pour comprimer le conducteur en toute sécurité.

Avantages

Installation facile

Haute résistance mécanique

Réutilisable

Convient aux lignes moyenne et haute tension-

Les applications typiques incluent :

Lignes de distribution

Lignes de transmission

Sous-stations de services publics

• Coin-Type de pince de contrainte

Les pinces de contrainte de type Wedge-augmentent automatiquement la force de préhension à mesure que la tension du câble augmente.

Avantages

Structure autobloquante-

Installation rapide

Excellentes performances antidérapantes-

Aucun outil d'installation spécial

Ils sont largement utilisés pour :

Câbles ABC

Câbles à fibres optiques ADSS

Câbles de dérivation FTTH

Réseaux aériens basse-tension

• Pince de compression

Les pinces à compression nécessitent des outils de sertissage hydrauliques pour comprimer le conducteur de manière permanente.

Avantages

Résistance à la traction extrêmement élevée

Faible résistance électrique

Longue durée de vie

Convient pour :

Lignes de transmission à haute-tension

Projets de niveau utilitaire-

Applications à forte-charge

• Pince de serrage préformée

Ces pinces utilisent des tiges hélicoïdales préformées enroulées autour du conducteur.

Avantages

Répartition uniforme du stress

Dommages minimes aux conducteurs

Excellente résistance aux vibrations

Couramment utilisé pour :

Câbles ADSS

Câbles OPGW

Lignes de transport-de longue portée

Applications des pinces de contrainte

Les pinces de serrage sont largement utilisées dans diverses industries.

• Transmission de puissance

Réseaux de distribution 10kV

Lignes aériennes 35kV

Systèmes de transmission 66kV

Lignes de transmission 110kV

Sous-stations de services publics

• Télécommunications

Installation de câbles à fibres optiques ADSS

Systèmes de câbles OPGW

Réseaux de câbles de dérivation FTTH

• Énergie renouvelable

Centrales solaires

Parcs éoliens

Projets de connexion au réseau

• Projets d'infrastructures

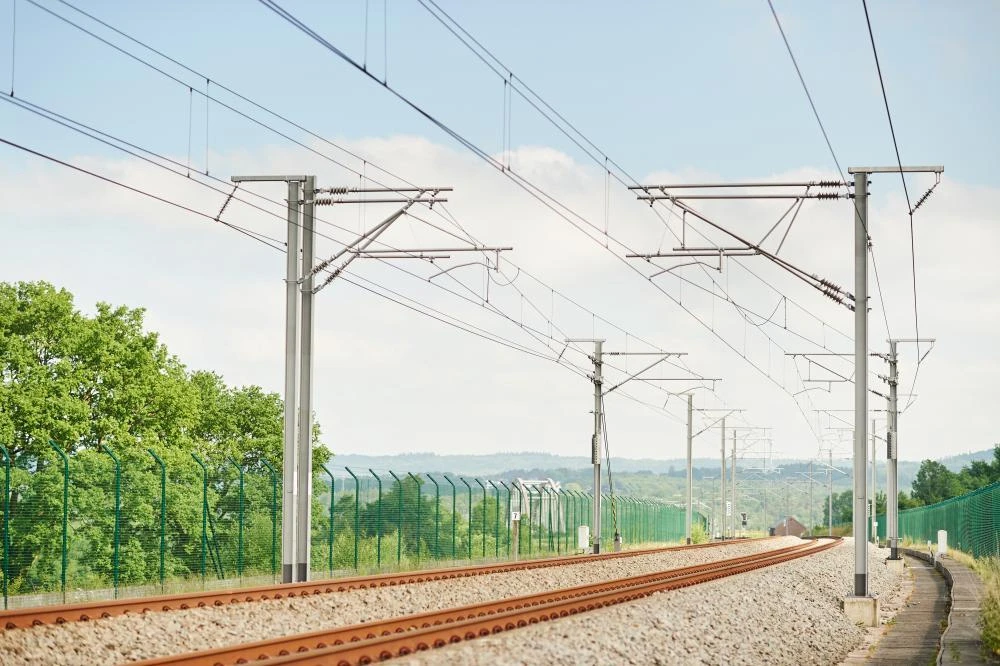

Électrification ferroviaire

Systèmes électriques industriels

Électrification rurale

Améliorations de la distribution urbaine

Matériaux courants utilisés

Le matériau d’une pince de contrainte affecte directement sa durabilité et sa résistance à la corrosion.

• Alliage d'aluminium

Léger

Résistant à la corrosion

Idéal pour les conducteurs en aluminium

• Acier galvanisé à chaud-

Haute résistance à la traction

Excellente résistance aux intempéries

Convient aux-lignes de transmission à usage intensif

• Acier inoxydable

Résistance exceptionnelle à la corrosion

Idéal pour les environnements côtiers et humides

• Polymère technique résistant aux UV-

Souvent utilisé pour les inserts de coin.

Les avantages comprennent :

Frottement élevé

Excellente isolation

Résistance aux UV

Longue durée de vie

Comment choisir la bonne pince de serrage

La sélection de la pince de contrainte appropriée nécessite l'évaluation de plusieurs facteurs techniques.

• Type de câble

Différentes pinces sont conçues pour :

CAA

AAAC

ACSR

abc

ADSS

OPGW

Câbles FTTH

• Diamètre du câble

Adaptez toujours la pince à la plage de diamètres de câble recommandée par le fabricant.

L'utilisation d'une taille incorrecte peut entraîner des dommages au câble ou une force de maintien insuffisante.

• Charge de traction nominale

La résistance mécanique nominale de la pince doit dépasser la tension de fonctionnement maximale de la ligne.

Conditions environnementales

Considérer:

Corrosion côtière

Chaleur du désert

Forte pluie

Charges de neige

Vent fort

Exposition aux UV

Le choix des matériaux est particulièrement important dans les environnements difficiles.

Normes de conformité

Choisissez des produits fabriqués selon des normes internationales ou nationales reconnues pour garantir qualité et fiabilité.

Erreurs d'installation courantes

Même les colliers de serrage de haute-qualité peuvent échouer s'ils sont mal installés.

Évitez ces erreurs courantes :

Sélection de la mauvaise taille de pince

Trop de-serrage des boulons

Couple de serrage insuffisant

Mélange de matériaux conducteurs incompatibles

Ignorer les instructions d'installation

Réutilisation des pinces endommagées

Une installation professionnelle prolonge considérablement la durée de vie.

Pourquoi la qualité est importante

Une pince de contrainte est un composant relativement petit, mais elle influence directement la sécurité de l'ensemble de la ligne aérienne.

Les pinces de contrainte haut de gamme offrent :

Résistance mécanique supérieure

Meilleure résistance à la corrosion

Durée de vie plus longue

Coûts de maintenance réduits

Fiabilité opérationnelle améliorée

Pour les services publics et les entrepreneurs EPC, investir dans du matériel de qualité réduit souvent les dépenses de maintenance à long terme et minimise les pannes imprévues.

Pourquoi choisir les pinces de contrainte JKTE ?

ÀGuangdong Jinkaite Power Fittings Co., Ltd., nous sommes spécialisés dans la fabrication de raccords de lignes électriques-hautes performances pour des projets mondiaux de services publics et de télécommunications.

Nos solutions de pinces de contrainte comprennent :

Construction en alliage d'aluminium à haute résistance-et en acier galvanisé

Fabrication de précision pour une qualité constante

Excellentes performances de traction

Traitement de surface-résistant à la corrosion

Prise en charge de la production OEM et ODM

Approvisionnement en vrac pour les distributeurs, les entrepreneurs EPC et les services publics

Inspection de qualité stricte avant expédition

Nos produits sont largement utilisés dans les réseaux de distribution d'énergie, les lignes de transmission, les systèmes de communication par fibre optique, les projets d'énergie renouvelable et la construction d'infrastructures dans le monde entier.

Foire aux questions

Quelle est la différence entre une pince de contrainte et une pince de suspension ?

Une pince de contrainte résiste à la tension du câble et ancre le conducteur, tandis qu'une pince de suspension supporte principalement le poids du câble le long des sections de ligne droite-.

Les pinces de contrainte peuvent-elles être utilisées pour les câbles à fibres optiques ?

Oui. Les pinces de contrainte spécialement conçues sont largement utilisées pour les installations de câbles à fibres optiques ADSS, OPGW et FTTH.

Combien de temps dure une pince de contrainte ?

Les colliers de serrage de haute-qualité fabriqués à partir de matériaux résistants à la corrosion- peuvent fournir plus de 20 ans de service dans des conditions de fonctionnement normales.

Les pinces de contrainte peuvent-elles être réutilisées ?

Certaines pinces de serrage de type boulon-peuvent être réutilisées si elles restent en bon état. Les pinces de type compression-sont généralement destinées à une installation unique-.

Conclusion

Bien que souvent négligée, la pince de contrainte est l'un des composants les plus critiques des réseaux aériens d'alimentation électrique et de communication. En ancrant solidement les conducteurs et en résistant à la tension mécanique, il contribue à garantir la sécurité, la stabilité et les performances à long terme des systèmes de transport et de distribution.

Choisir le collier de serrage approprié-en fonction du type de câble, de la charge mécanique, des conditions environnementales et des exigences d'installation-peut réduire considérablement les coûts de maintenance tout en améliorant la fiabilité globale du système.

Que votre projet implique des lignes électriques aériennes, des câbles à fibre optique ADSS, des installations OPGW ou une infrastructure d'énergie renouvelable, la sélection de pinces de serrage de haute-qualité est un investissement intelligent dans-les performances du réseau à long terme.
