Présentation du produit

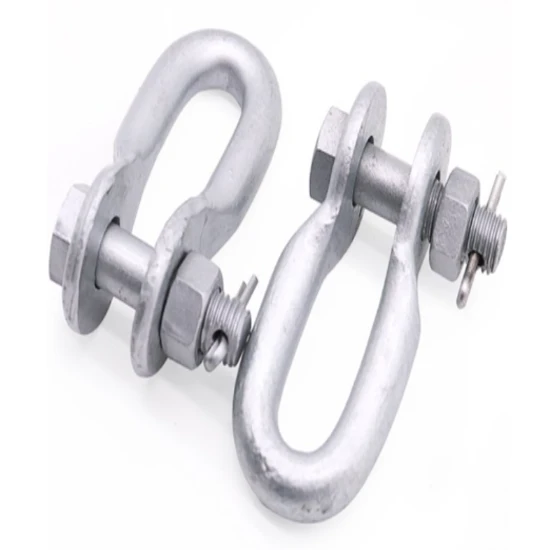

Manilles de type U U-1290
L'U-1290 est une manille de type U de service moyen-à-lourd-avec une charge de rupture nominale de 120 kN. Il est fréquemment utilisé dans les -lignes 10 kV à forte charge-telles que les lignes d'alimentation principales urbaines, les réseaux de parcs industriels et les lignes avec des portées plus grandes. Doté d'une structure en acier renforcé et d'un revêtement galvanisé à chaud très épais, il offre une résistance supérieure, une excellente ténacité ainsi qu'une résistance à la corrosion et une durabilité exceptionnelles, garantissant une connexion fiable entre les chaînes d'isolateurs et les structures de services publics. Adapté aux lignes soumises à une tension moyenne et à des charges électriques plus élevées, il constitue un élément de connexion essentiel dans la modernisation des réseaux électriques urbains et ruraux et des principales lignes de transport ; en outre, il démontre une longue durée de vie et une fiabilité élevée en matière de sécurité dans les régions caractérisées par des températures et une humidité élevées.
Paramètres techniques
| Modèle | C(mm) | M(mm) | d(mm) | Hmm) | R(mm) | Charge de rupture nominale (kN) | Qualité(kg) | Matériel |  |
| U-0770 | 20 | 16 | 16 | 70 | 10 | 70 | 0.5 | acier | |
| U-1085 | 20 | 18 | 16 | 85 | 10 | 100 | 0.6 | acier | |
| U-1290 | 22 | 22 | 18 | 90 | 11 | 120 | 1 | acier | |
| U-1695 | 24 | 24 | 20 | 95 | 12 | 160 | 1.5 | acier | |
| U-25110T | 34 | 30 | 26 | 110 | 17 | 250 | 2.8 | acier | |
| U-30130T | 38 | 36 | 30 | 130 | 19 | 300 | 3.7 | acier |
Paramètres techniques deManilles de type U U-1290sont les suivants :
Modèle : U-1290 ; Taille d'ouverture (C) : 22 mm ; Spécification du boulon (M) : 22 mm ; Diamètre de la barre annulaire (d) : 18 mm ; Hauteur du corps de l'anneau (H) : 90 mm ; Rayon de l'arc intérieur (R) : 11 mm ; Charge de rupture nominale : 120 kN ; Poids du produit : 1,0 kg ; Matériau : acier structurel au carbone de haute qualité.
Caractéristiques du produit
Matériau : acier au carbone forgé à haute résistance, haute résistance et bonne ténacité.
Processus : Forgeage et usinage de précision, dimensions standards, contrainte uniforme.
Protection contre la corrosion : Globalement-galvanisé à chaud, couche de zinc solide, résistant à la rouille-et à la corrosion-résistant.
Normes : conforme à GB/T 2314, GB/T 2315, DL/T 764, DL/T 284.
